Kích thước QR code trên tem nhãn: Cách để quét ổn định

Trả lời nhanh: Không có một kích thước QR code trên tem nhãn phù hợp cho mọi trường hợp. Tem quét bằng điện thoại ở khoảng cách gần thường nên bắt đầu thử từ khoảng 15–20 mm; mã chứa nhiều dữ liệu, in trên vật liệu khó hoặc được quét xa cần lớn hơn. Điều quan trọng là kích thước mỗi module, quiet zone bốn phía, độ tương phản, độ sắc nét và mẫu thử trên đúng sản phẩm. Con số tối thiểu chỉ có ý nghĩa khi gắn với phiên bản QR, nội dung mã, công nghệ in và thiết bị quét.

Vì sao không nên hỏi “QR nhỏ nhất là bao nhiêu?”

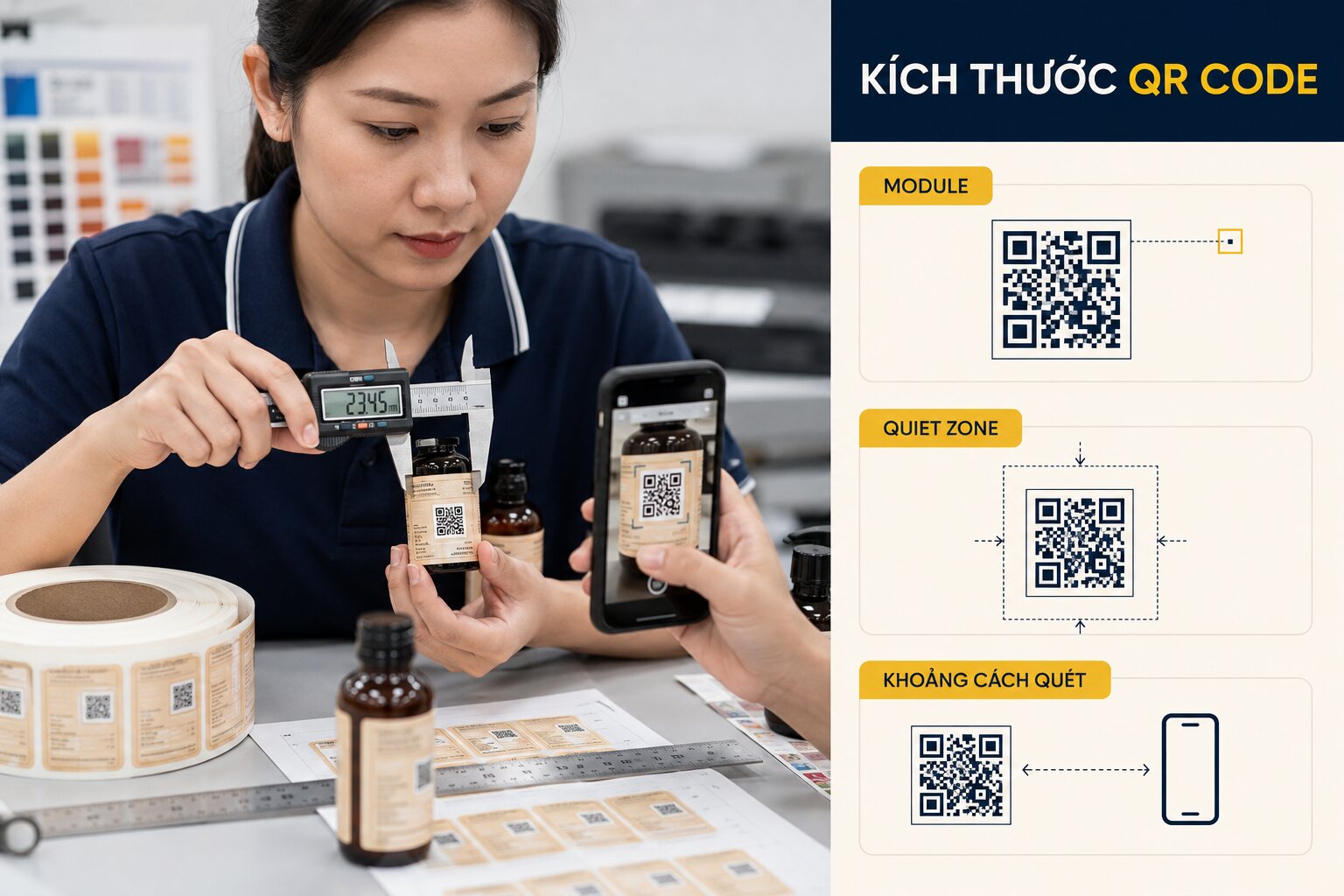

QR Code là một ma trận gồm các ô vuông gọi là module. Khi nội dung dài hơn hoặc mức sửa lỗi cao hơn, mã có nhiều module hơn. Nếu vẫn ép vào cùng kích thước tổng thể, từng ô sẽ nhỏ lại và khó in rõ. Hai mã đều rộng 15 mm nhưng một mã chỉ chứa URL ngắn có thể quét tốt, còn mã chứa đoạn văn dài có thể thất bại.

Kích thước còn phụ thuộc khoảng cách quét. Tem trên chai cầm tay khác bảng chỉ dẫn quét từ 1 m. Vật liệu giấy mờ khác decal trong, màng bạc hoặc bề mặt cong. Vì vậy, nên xác định điều kiện sử dụng rồi tạo mẫu theo nhiều kích thước gần nhau để thử.

Cấu trúc QR ảnh hưởng kích thước thế nào?

QR Code có các ô định vị lớn ở ba góc, vùng dữ liệu, timing pattern và vùng trống bao quanh. Mã càng nhiều dữ liệu sẽ tăng version và số module. Mức error correction L, M, Q hoặc H cho phép khôi phục dữ liệu khi mã bị hỏng một phần, nhưng mức cao hơn thường làm mã dày hơn. Không nên chọn H theo thói quen nếu tem quá nhỏ và môi trường không cần.

Trong ứng dụng bán lẻ 2D, GS1 yêu cầu X-dimension, quiet zone và chất lượng in tuân theo bảng thông số ký hiệu tương ứng. Điều đó cho thấy kích thước phải được chọn theo ứng dụng, không phải theo thẩm mỹ đơn thuần. Tham khảo: GS1 – 2D Barcodes at Retail Point-of-Sale.

Công thức thực tế để ước tính

Kích thước phần mã (chưa tính quiet zone) có thể ước tính bằng:

Kích thước mã = số module mỗi cạnh × kích thước một module.

Nếu một QR có 29 module mỗi cạnh và quy trình in cần module 0,4 mm, phần dữ liệu rộng khoảng 11,6 mm. Sau đó phải cộng quiet zone bốn phía. Nếu nâng nội dung làm mã tăng lên 37 module mà vẫn giữ tổng thể 15 mm, module sẽ nhỏ đi đáng kể. Đây là lý do rút gọn URL thường giúp QR dễ in hơn.

Không dùng công thức này như một chứng nhận tiêu chuẩn. Kích thước module tối thiểu phải dựa trên symbology, tiêu chuẩn của kênh sử dụng, độ phân giải máy, độ nở mực và thử nghiệm thực tế.

Khoảng cách quét và kích thước QR

Một quy tắc thiết kế sơ bộ thường dùng là tỷ lệ khoảng 1:10 giữa kích thước QR và khoảng cách quét, nhưng đây không phải chuẩn tuyệt đối. QR rộng 20 mm có thể phù hợp khi điện thoại cách khoảng 20 cm trong điều kiện tốt. Nếu người dùng đứng xa hơn, ánh sáng yếu hoặc camera góc rộng, cần tăng kích thước.

Với tem sản phẩm cầm tay, trải nghiệm quan trọng là người dùng không phải đưa camera quá sát khiến máy khó lấy nét. Hãy thử bằng điện thoại phổ thông, không chỉ thiết bị cao cấp. Với QR trên thùng hàng, cần xem thiết bị quét của kho, tốc độ băng chuyền và vị trí nhãn.

Quiet zone: khoảng trống không được hy sinh

QR Code cần vùng trống sáng bao quanh để camera tách mã khỏi nền. Không đặt đường viền sát mã, chữ, hoa văn hoặc mép tem vào vùng này. GS1 DataMatrix và các hướng dẫn 2D đều nhấn mạnh quiet zone là yêu cầu bắt buộc; giá trị cụ thể phụ thuộc ký hiệu và ứng dụng.

Một lỗi phổ biến là nhà thiết kế tạo QR có khoảng trắng đúng, sau đó crop ảnh sát cạnh để bố cục gọn. Mã vẫn nhìn giống QR nhưng khả năng nhận diện giảm mạnh khi đặt trên nền nhiều chi tiết. Hãy coi quiet zone là một phần của mã, không phải khoảng trống có thể tận dụng.

Màu sắc và độ tương phản

Giải pháp an toàn nhất là module tối trên nền trắng hoặc rất sáng. Tránh đảo màu nếu chưa thử trên đầy đủ thiết bị. Gradient, ảnh nền, nhũ, hologram và màng kim loại có thể làm vùng tối/sáng thay đổi theo góc. Với decal trong, nên lót trắng dưới toàn bộ QR và quiet zone để nền sản phẩm không can thiệp.

QR màu thương hiệu vẫn có thể hoạt động nếu màu đủ tối và nền đồng nhất, nhưng không nên đánh giá chỉ bằng mắt. In proof và thử trong các điều kiện ánh sáng thực tế. Không dùng transparency làm module bán trong suốt.

Độ phân giải và định dạng file

Ưu tiên QR dạng vector như SVG, EPS hoặc PDF khi quy trình hỗ trợ. Nếu dùng ảnh raster, cần bảo đảm mỗi module được tạo bởi số pixel nguyên và cạnh không bị làm mờ bởi anti-aliasing hoặc nội suy. Không chụp màn hình QR từ website rồi kéo lớn trong Illustrator.

Khi scale, giữ tỷ lệ ngang dọc. Nếu đặt QR vào phần mềm dàn trang, kiểm tra Effective PPI và xuất PDF ở kích thước 100%. Tránh hiệu ứng shadow, bo góc quá nhiều hoặc biến dạng phối cảnh nếu mục tiêu chính là quét ổn định.

Logo giữa QR: có nên dùng?

Logo che một phần mã có thể được phục hồi nhờ error correction, nhưng không có nghĩa logo nào cũng an toàn. Kích thước, vị trí, mức sửa lỗi và cấu trúc dữ liệu đều ảnh hưởng. Trên tem nhỏ, logo làm giảm vùng dự phòng vốn đã ít. Nếu cần nhận diện thương hiệu, ưu tiên đặt logo ngoài quiet zone hoặc tạo mẫu để kiểm tra bằng nhiều thiết bị.

Bảng gợi ý kích thước thử mẫu

Các khoảng trên là điểm khởi đầu cho mockup, không thay thế thông số GS1, yêu cầu của khách hàng hoặc phép đo verification. Nếu ứng dụng liên quan thanh toán, truy xuất nguồn gốc hoặc bán lẻ, hãy tuân thủ tiêu chuẩn của hệ thống đó.

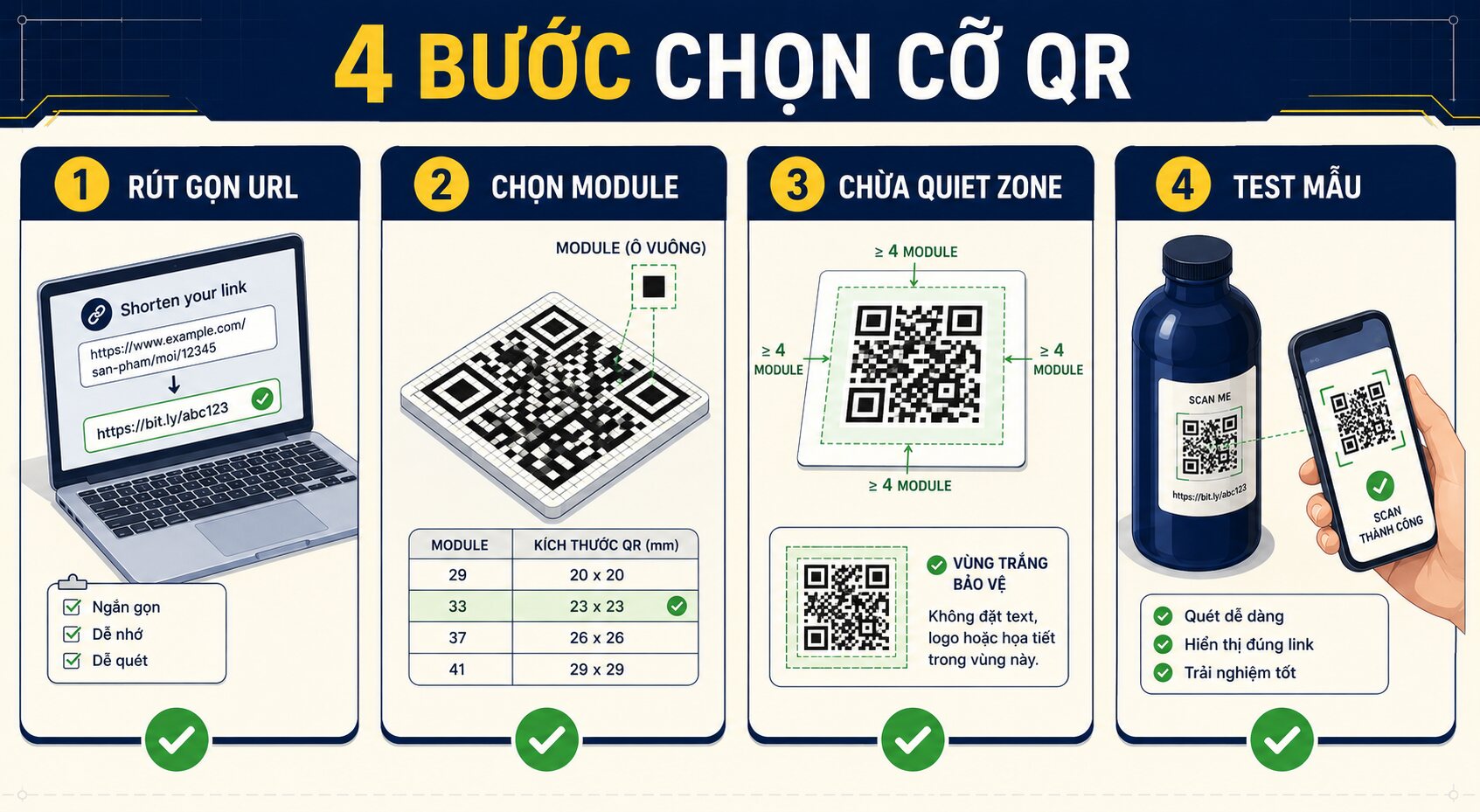

Quy trình 6 bước tạo QR ổn định

1. Chốt nội dung đích

Dùng URL HTTPS ổn định, tránh liên kết quá dài nếu có thể. Kiểm tra trang đích hoạt động trên di động và không yêu cầu quá nhiều bước.

2. Tạo QR từ nguồn đáng tin cậy

Chọn loại QR, mức sửa lỗi và xuất vector. Lưu lại nội dung nguồn để có thể tạo lại, không chỉnh từng ô bằng tay.

3. Chọn kích thước theo điều kiện quét

Xác định khoảng cách, thiết bị, vật liệu và độ cong. Tạo ba mẫu, chẳng hạn 15, 18 và 20 mm, thay vì tranh luận bằng cảm giác.

4. Bảo vệ quiet zone và màu nền

Giữ vùng sáng đồng nhất. Với nền trong hoặc kim loại, thêm lớp trắng đục đủ lớn bao gồm quiet zone.

5. In đủ gia công

Thử sau cán màng, phủ UV, bế và dán. Các lớp bóng hoặc đường cong có thể làm kết quả khác hẳn bản in phẳng.

6. Quét nhiều lần và nhiều thiết bị

Thử camera Android và iPhone phổ thông, ứng dụng mặc định, khoảng cách và góc khác nhau. Nếu QR phục vụ bán lẻ hoặc logistics, kiểm tra thêm bằng thiết bị chuyên dụng và yêu cầu kỹ thuật của đối tác.

Tình huống thực tế điển hình: QR 12 mm chứa URL dài

Một tem mỹ phẩm nhỏ dùng QR rộng 12 mm, chứa URL dài kèm nhiều tham số. Mã có mật độ module cao và được in trên decal trong không lót trắng. File quét được trên màn hình, nhưng sau khi dán lên chai màu hổ phách, nhiều điện thoại phải thử vài lần mới nhận.

Giải pháp là rút gọn URL bằng một đường dẫn ổn định do doanh nghiệp quản lý, tạo lại QR ít module hơn, tăng kích thước lên 18 mm và thêm nền trắng gồm cả quiet zone. Sau khi in mẫu, mã được thử trên chai thật dưới ánh sáng cửa hàng. Bài học: tăng kích thước chỉ là một phần; giảm mật độ dữ liệu và kiểm soát nền có thể quan trọng tương đương.

Lỗi thường gặp

• Ấn định 10 mm cho mọi QR vì tem nhỏ.
• Chứa URL quá dài nhưng không tạo lại mã.
• Crop mất quiet zone.
• Đặt QR lên ảnh, gradient hoặc nền phản quang.
• Dùng decal trong nhưng không lót trắng.
• Chụp màn hình và phóng lớn.
• Bo tròn hoặc trang trí module quá mức.
• Logo che vùng quan trọng mà không test.
• Chỉ quét file trên màn hình, không quét tem thành phẩm.

Checklist duyệt QR trước khi in hàng loạt

1. URL hoặc dữ liệu chính xác và còn hiệu lực.
2. QR được xuất vector hoặc raster đủ độ phân giải.
3. Kích thước module phù hợp với mật độ mã và công nghệ in.
4. Quiet zone đủ rộng, sạch và đồng nhất.
5. Màu tối trên nền sáng, không có hiệu ứng trong suốt.
6. Vị trí tránh đường bế, gấp, hàn và vùng cong gắt.
7. Đã thử sau toàn bộ gia công.
8. Đã quét bằng nhiều điện thoại và thiết bị thực tế.
9. Đã lưu mẫu duyệt và nội dung nguồn của QR.

Câu hỏi thường gặp

QR 10 mm có quét được không?

Có thể trong điều kiện rất thuận lợi với dữ liệu ngắn và in sắc nét, nhưng biên an toàn thấp. Không nên chọn chỉ vì một điện thoại quét được; hãy test trên vật liệu thật.

Mức error correction nào tốt nhất?

Không có mức tốt nhất cho mọi tem. Mức cao tăng khả năng phục hồi nhưng cũng tăng mật độ. Chọn theo nguy cơ hư hỏng, logo và diện tích có sẵn.

Có nên đảo QR trắng trên nền đen?

Một số thiết bị đọc được, nhưng khả năng tương thích có thể kém hơn. Với ứng dụng quan trọng, ưu tiên module tối trên nền sáng và chỉ đảo màu sau khi kiểm thử đầy đủ.

QR động và QR tĩnh ảnh hưởng kích thước không?

Điều quyết định là chuỗi dữ liệu thực được mã hóa. QR động thường dùng URL chuyển hướng ngắn nên có thể ít module hơn, nhưng cần duy trì dịch vụ chuyển hướng lâu dài.

Kết luận

Kích thước QR code trên tem nhãn phải được quyết định từ dữ liệu, module, quiet zone, khoảng cách quét, vật liệu và quy trình gia công. Hãy coi 15–20 mm là vùng thử ban đầu cho nhiều tem quét gần, không phải quy chuẩn cố định. Tạo nhiều mẫu và quét trên sản phẩm thật sẽ đáng tin cậy hơn việc phóng to, thu nhỏ trên màn hình. Tham khảo thêm dịch vụ in công nghiệp, checklist nghiệm thu hàng in và mẫu in dán thùng carton. Liên hệ In Ấn Ánh Dương để được kiểm tra file và test mẫu trước sản xuất.
