Trả lời nhanh: Muốn kiểm tra mã vạch trước khi in bao bì, không nên chỉ dùng điện thoại quét file PDF. Cần xác minh đúng dữ liệu và check digit, loại mã, kích thước/X-dimension, chiều cao, quiet zone, màu tương phản, vị trí trên bao bì, biến dạng sau gia công và chất lượng trên mẫu in thật. Một mã “quét được một lần” chưa đồng nghĩa đạt tiêu chuẩn cho dây chuyền bán lẻ.
Kiểm tra mã vạch trước khi in bao bì: Vì sao file đẹp vẫn có thể lỗi?
Mã vạch hoạt động nhờ sự khác biệt phản xạ ánh sáng giữa vạch tối và khoảng sáng. Khi in, độ nở mực, độ thấm của giấy, độ bóng của màng, độ cong của chai và sai số bế có thể thay đổi hình học hoặc tương phản của mã. Vì vậy, kiểm tra mã vạch trước khi in bao bì phải bao gồm cả file lẫn mẫu thật. Một file vector sắc nét vẫn có thể thất bại nếu đặt trên nếp gấp, bị cắt mất quiet zone hoặc dùng vạch màu đỏ mà máy quét khó phân biệt với nền.
GS1 khuyến nghị kiểm tra check digit, quiet zone, độ tương phản, lựa chọn màu và cấu trúc mã. Đây là các yếu tố nền tảng trước khi đánh giá bằng thiết bị verifier. Tham khảo: GS1 – What should I check to ensure good quality barcodes?.
Bước 1: Xác minh đúng dữ liệu và loại mã
Hãy bắt đầu từ dữ liệu nguồn, không bắt đầu từ hình ảnh mã đã đặt trong thiết kế. Đối chiếu GTIN/EAN với hồ sơ sản phẩm và kiểm tra chữ số kiểm tra bằng công cụ của tổ chức cấp mã. Không nhập lại dãy số bằng tay nếu có thể lấy từ hệ thống quản lý sản phẩm; một chữ số sai vẫn có thể tạo ra mã có hình dạng hợp lệ nhưng dẫn đến sản phẩm khác hoặc bị từ chối.
Chọn đúng symbology theo kênh sử dụng: EAN-13/UPC thường dùng tại điểm bán lẻ; ITF-14 thường gặp trên thùng vận chuyển; GS1-128 chứa thêm dữ liệu; QR Code hoặc GS1 DataMatrix phục vụ ứng dụng 2D. Không đổi loại mã chỉ vì thấy “gọn hơn” mà chưa xác nhận hệ thống quét của đối tác.
Bước 2: Giữ đúng tỷ lệ và kích thước
Kích thước mã vạch tuyến tính được kiểm soát bởi X-dimension, tức độ rộng của phần tử hẹp nhất, cùng chiều cao và độ phóng đại. Không kéo giãn riêng chiều ngang hoặc chiều dọc bằng công cụ Scale vì tỷ lệ vạch sẽ sai. Nếu phải thay đổi kích thước, hãy tạo lại mã từ phần mềm chuyên dụng hoặc scale đồng đều trong phạm vi tiêu chuẩn áp dụng.
Chiều cao không chỉ để trang trí. Cắt ngắn quá mức làm giảm vùng quét và khiến nhân viên phải đưa đầu đọc đúng góc hơn. Trên bao bì nhỏ, cần ưu tiên một mã đủ chuẩn thay vì giữ nhiều chi tiết thiết kế không cần thiết.
Bước 3: Bảo vệ quiet zone
Quiet zone là khoảng trống trước và sau mã tuyến tính hoặc bao quanh mã 2D. Nó giúp máy quét nhận biết điểm bắt đầu và kết thúc. Không đặt chữ, đường viền, họa tiết, mép màu hoặc đường bế xâm nhập vùng này. Khoảng trắng nhìn bằng mắt có vẻ đủ nhưng vẫn có thể thiếu nếu mã bị scale sau khi thiết kế.
GS1 định nghĩa quiet zone là vùng trống cần được bảo vệ và coi đây là yêu cầu bắt buộc trong các bảng thông số ký hiệu. Vì mỗi loại mã và kích thước có giá trị khác nhau, nên lấy thông số từ nguồn tạo mã hoặc tiêu chuẩn đang áp dụng thay vì dùng một con số chung cho mọi trường hợp.
Bước 4: Chọn màu có độ tương phản phù hợp
Tổ hợp an toàn nhất là vạch đen trên nền trắng. Máy quét thường sử dụng ánh sáng đỏ, vì vậy màu nhìn tối bằng mắt không phải lúc nào cũng được máy quét xem là tối. Các màu xanh đậm hoặc đen thường phù hợp cho vạch; đỏ, cam và vàng thường phù hợp hơn cho nền chứ không phải cho vạch. Tránh vạch nhiều màu hoặc nền có gradient.
GS1 nêu màu tối cho vạch và nền sáng có độ tương phản cao là nguyên tắc tối ưu. Với bao bì trong hoặc màng kim loại, cần tạo nền trắng đục phía sau mã. Bề mặt bạc phản quang, chai chứa chất lỏng màu hoặc lớp màng bóng có thể làm thay đổi phản xạ; luôn thử trên vật liệu thật.
Bước 5: Kiểm tra vị trí trên cấu trúc bao bì
Không đặt mã qua đường gấp, đường hàn, mép dán, rãnh carton, vùng co màng hoặc bề mặt cong gắt. Nếu đặt trên chai tròn, các vạch nên có hướng giúp máy quét nhìn được đủ phần tử trong một lần đọc; lựa chọn “ladder” hay “picket fence” cần dựa vào độ cong, hướng di chuyển trên băng chuyền và tư vấn kỹ thuật.
Giữ khoảng cách an toàn với đường bế. Một sai số bế nhỏ không được phép làm mất quiet zone. Với túi mềm, vị trí mã nên ít nhăn và không nằm nơi người dùng thường bóp. Với thùng carton, tránh vị trí băng keo hoặc đai đóng hàng có thể che mã.
Bước 6: Kiểm tra file trước in
- Đảm bảo mã là vector hoặc ảnh 1-bit đủ độ phân giải; không dùng ảnh chụp màn hình.
- Không đặt transparency, shadow, emboss hoặc hiệu ứng làm mềm cạnh vạch.
- Không dùng overprint sai làm nền xuyên qua khoảng sáng.
- Kiểm tra Output Preview để biết mã nằm trên bao nhiêu bản màu.
- Với mã đen, hạn chế cấu trúc rich black nhiều bản nếu sai lệch chồng màu có thể làm vạch nhòe.
- Xuất PDF đúng kích thước 100%, không để phần mềm văn phòng tự co trang.
Bước 7: In thử và thử quét đúng cách
In mẫu trên đúng vật liệu, đúng công nghệ và có đủ gia công: cán màng, phủ UV, bế, gấp hoặc co màng. Quét bằng nhiều thiết bị ở các góc và khoảng cách khác nhau. Điện thoại hữu ích để phát hiện lỗi nặng nhưng không thay thế verifier. Điện thoại có thể xử lý ảnh bằng phần mềm, trong khi máy quét tại quầy và dây chuyền có điều kiện ánh sáng, tốc độ khác.
Barcode verification là phép đo chất lượng ký hiệu theo tiêu chuẩn, tạo báo cáo về contrast, modulation, defects, decodability và các thông số liên quan. GS1 có hướng dẫn triển khai verification nhằm phát hiện nguyên nhân cụ thể thay vì chỉ kết luận “đọc được/không đọc được”. Tham khảo: GS1 – 1D Barcode Verification Process Implementation Guideline.
Bảng quyết định nhanh theo vật liệu
| Vật liệu/bao bì | Nguy cơ chính | Cách xử lý |
|---|---|---|
| Giấy couche cán bóng | Phản xạ, lem cạnh | Giữ tương phản cao, thử sau cán |
| Carton sóng | Bề mặt không phẳng, nở mực | Tăng kích thước phù hợp, tránh rãnh |
| Decal trong | Nền sản phẩm làm mất khoảng sáng | Lót trắng dưới toàn bộ vùng mã |
| Màng kim loại | Phản quang | Tạo nền trắng đục, kiểm tra bằng verifier |
| Chai tròn | Biến dạng và góc quét | Chọn hướng vạch, thử trên chai thật |
| Túi mềm | Nhăn, gấp | Đặt ở vùng phẳng và ít bị bóp |
Tình huống thực tế điển hình: mã quét được trên PDF nhưng lỗi sau cán màng
Một thiết kế hộp dùng mã đen trên nền xám, đặt gần mép gấp. Nhân viên quét mã trực tiếp trên màn hình và cho rằng file đạt. Sau khi in và cán màng bóng, độ tương phản giảm do nền xám và phản xạ; một phần quiet zone cũng bị nếp gấp xâm lấn. Tại quầy, mã chỉ đọc được ở một số góc.
Cách xử lý là chuyển vùng nền mã sang trắng, di chuyển mã ra khỏi nếp gấp, giữ kích thước theo thông số và in mẫu đã cán. Mẫu sau chỉnh sửa được kiểm tra bằng máy quét cầm tay và verifier. Hậu quả của việc bỏ qua bước thử trên thành phẩm là phải dán tem sửa hoặc tái sản xuất bao bì.
Những lỗi thường gặp
- Kéo hẹp mã để vừa bố cục.
- Cắt ngắn chiều cao quá nhiều.
- Đặt logo hoặc chữ vào quiet zone.
- Dùng vạch đỏ trên nền trắng.
- Đặt mã trên hình ảnh nhiều chi tiết hoặc nền trong.
- Raster hóa ở độ phân giải thấp.
- Chỉ thử bằng một điện thoại.
- Thay số nhưng không tạo lại check digit.
- Không thử sau cán, bế, gấp và đóng gói.

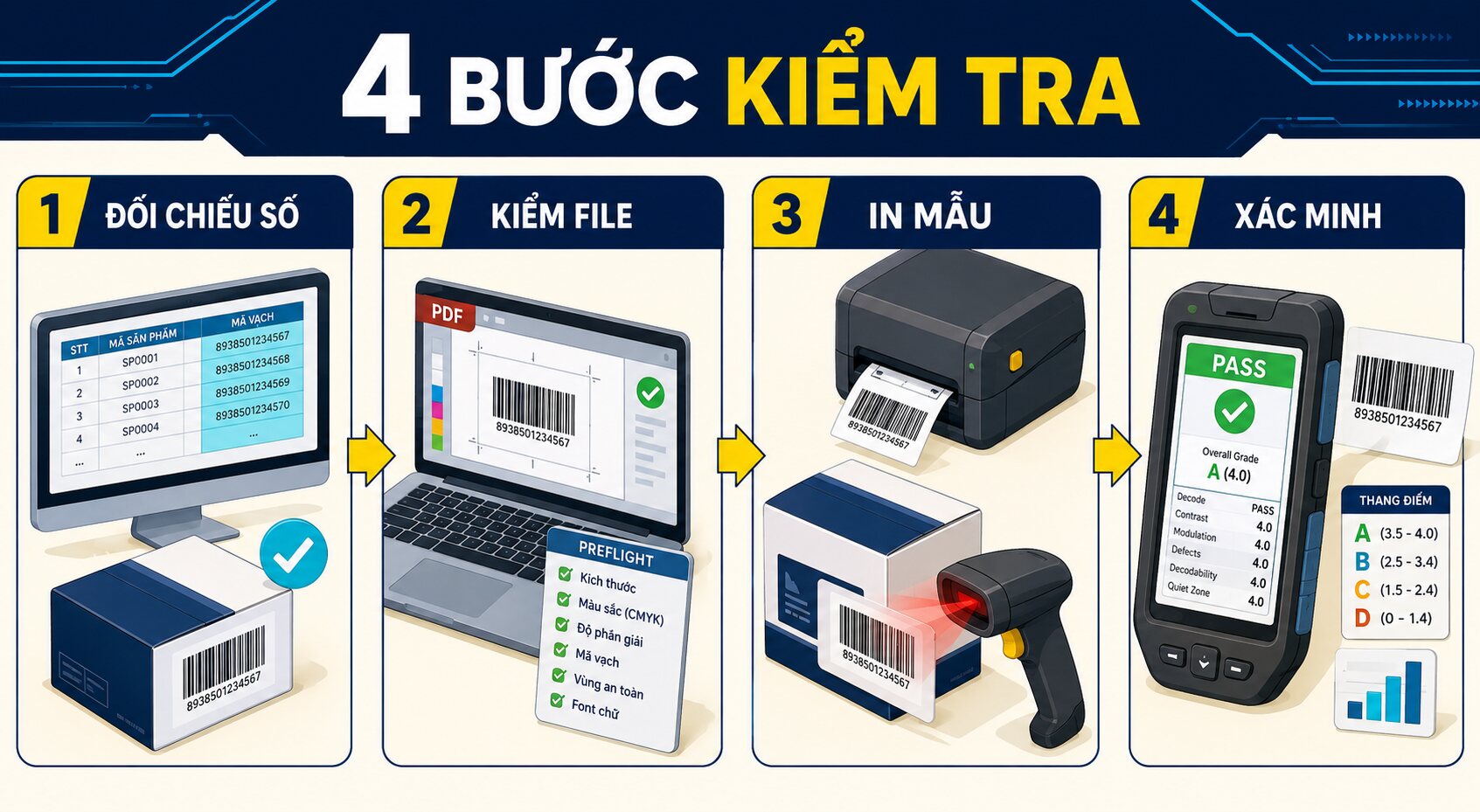

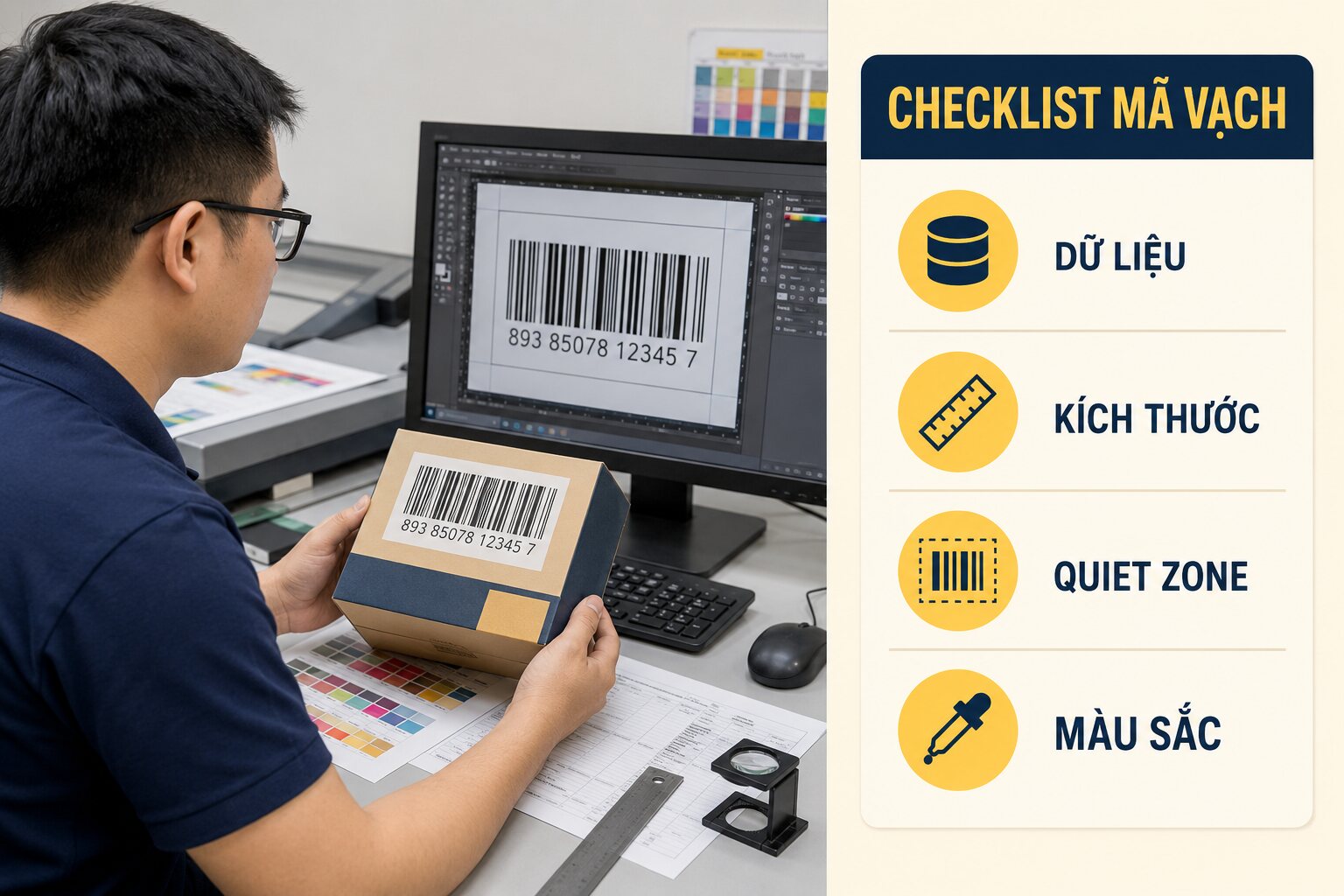

Checklist nghiệm thu mã vạch
- Dữ liệu và check digit khớp hồ sơ sản phẩm.
- Loại mã đúng yêu cầu kênh bán hàng.
- Tỷ lệ, X-dimension và chiều cao không bị biến dạng.
- Quiet zone không bị xâm nhập.
- Vạch tối, nền sáng và không dùng gradient.
- Vị trí tránh đường bế, gấp, hàn, cong hoặc nhăn.
- Mã giữ cạnh sắc trong file PDF.
- Mẫu được in trên đúng vật liệu và đủ gia công.
- Thử nhiều máy quét; dùng verifier khi kênh phân phối yêu cầu.
- Lưu báo cáo và mẫu duyệt làm chuẩn cho lô sản xuất.
Câu hỏi thường gặp
Quét được bằng điện thoại có đủ để duyệt không?
Không. Đây chỉ là kiểm tra sơ bộ. Điện thoại không cho biết cấp chất lượng và có thể đọc mã mà máy tại quầy vẫn gặp khó.
Có thể in mã vạch bằng rich black không?
Nên ưu tiên cấu trúc một bản màu tối khi quy trình cho phép để cạnh vạch ổn định. Rich black nhiều bản tăng nguy cơ sai lệch chồng màu. Hãy xác nhận với xưởng theo vật liệu và công nghệ in.
Quiet zone có bắt buộc phải màu trắng?
Không nhất thiết trắng tuyệt đối, nhưng phải là vùng sáng, đồng nhất và có độ tương phản phù hợp, không chứa đồ họa. Với nền trong hoặc kim loại, thường cần lót trắng.
Khi nào cần verifier?
Khi bao bì vào chuỗi bán lẻ, logistics hoặc khách hàng yêu cầu cấp chất lượng; khi vật liệu khó in; hoặc khi rủi ro thu hồi/tái in lớn.
Kết luận
Kiểm tra mã vạch trước khi in bao bì là một quy trình từ dữ liệu đến thành phẩm, không phải thao tác quét ảnh trên màn hình. Hãy khóa đúng số, loại mã, kích thước, quiet zone, màu, vị trí; sau đó in thử và xác minh sau gia công. Bạn có thể tham khảo dịch vụ in công nghiệp, checklist nghiệm thu hàng in và hướng dẫn kiểm tra overprint. Liên hệ In Ấn Ánh Dương để được kiểm tra file, làm mẫu và báo giá theo quy cách.
