Kích thước mã vạch không thể chọn bằng một con số “tối thiểu” cho mọi loại mã. Cần xác định symbology và ứng dụng GS1, X-dimension/magnification, chiều cao, quiet zone, màu–độ tương phản, vật liệu, hướng in và phương pháp verification. Mã quét được bằng một điện thoại ở màn hình chưa chứng minh mã in đạt cho máy quét bán lẻ hoặc logistics.
Bài này tập trung barcode 1D và QR/DataMatrix ở góc độ chuẩn bị in, không biến thành bài QR marketing. Khi nêu kích thước, hãy dùng bảng symbol specification của GS1 General Specifications/tiêu chuẩn áp dụng cho đúng loại mã và môi trường. Các con số dưới đây chỉ minh họa nguyên tắc; brief cuối phải viện dẫn nguồn chính thức hiện hành.
Bốn thông số quyết định mã vạch có quét được
1. X-dimension
X-dimension là chiều rộng danh nghĩa của phần tử hẹp nhất: vạch hẹp trong barcode 1D hoặc module/ô cơ sở trong mã 2D. Khi phóng/thu mã, X-dimension thay đổi. Mức cho phép tùy symbology, ứng dụng và thiết bị đọc.
2. Chiều cao mã
Barcode 1D cần đủ chiều cao để scanner bắt tia dù góc quét không hoàn hảo. “Truncation” cắt thấp mã để vừa thiết kế có thể làm giảm khả năng quét rõ rệt. QR/DataMatrix không dùng chiều cao vạch theo cách 1D nhưng cần số module và kích thước module phù hợp.
3. Quiet zone
Quiet zone là vùng trống sáng xung quanh mã để scanner nhận biết ranh giới. Với barcode 1D, thường ở hai bên; với 2D là quanh mã. GS1 nêu quiet zone là thông số phải kiểm, và yêu cầu phụ thuộc loại mã/magnification. QR Code thường cần vùng trống bốn module theo hướng dẫn GS1; DataMatrix có yêu cầu khác. Không áp “4 ô” cho mọi mã 2D.
4. Print quality và tương phản
Scanner dùng ánh sáng (thường đỏ) và cần khác biệt phản xạ giữa bar/module tối với nền sáng. Màu nhìn tương phản bằng mắt chưa chắc scanner thấy. Black trên white là tổ hợp an toàn nhất; red/orange cho bar tối có thể phản xạ mạnh dưới tia đỏ và thất bại.

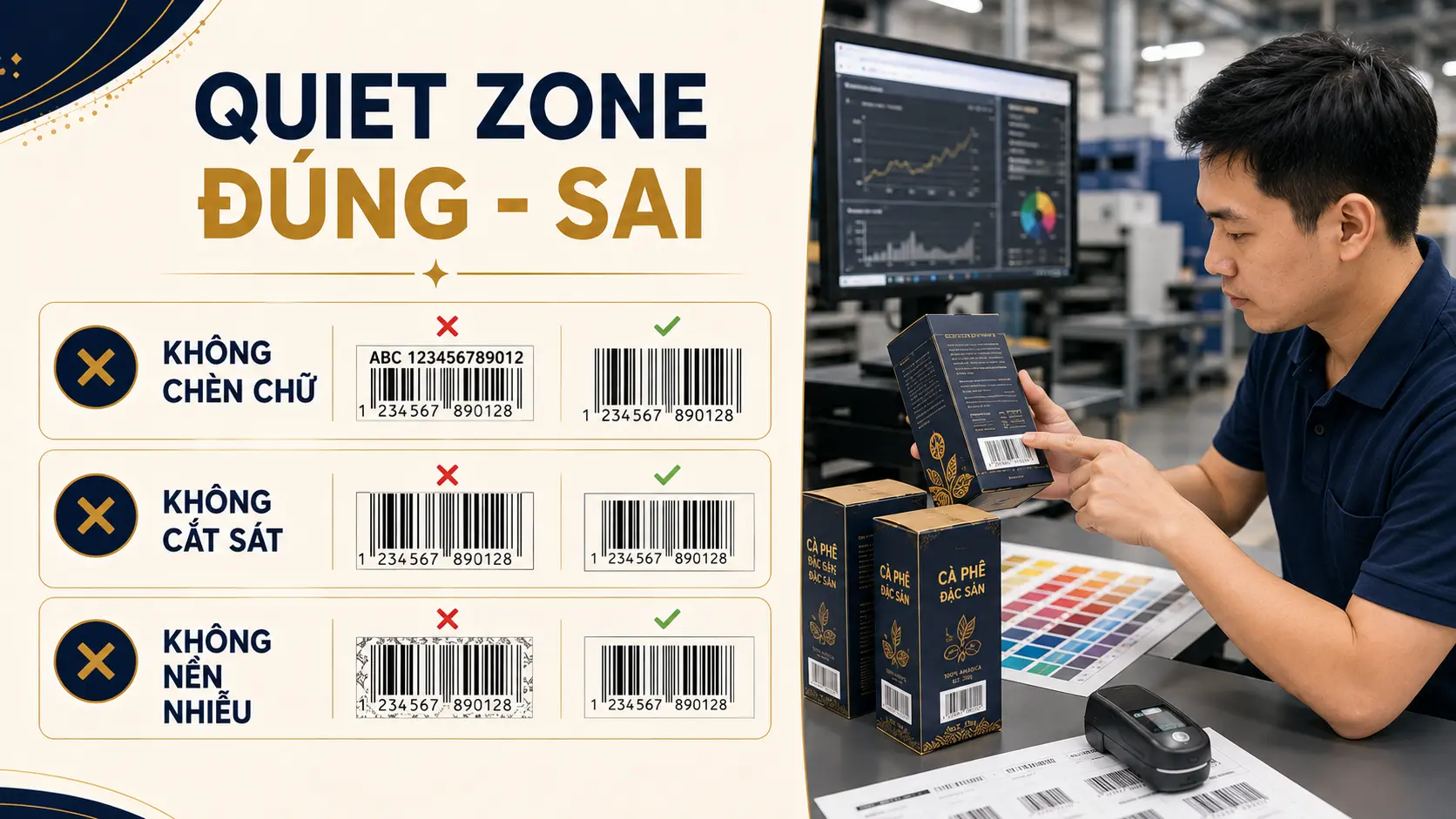

Quiet zone: khoảng trắng không được “tận dụng”
Designer hay đặt chữ, khung, texture hoặc mép bế sát mã vì thấy vẫn còn nền trắng. Quiet zone phải là vùng sáng, sạch, không có họa tiết, đường viền hoặc thay đổi độ phản xạ. Trên bao bì trong, sản phẩm bên trong cũng có thể ảnh hưởng nếu không dùng nền trắng đục.
GS1 Support khuyến nghị kiểm quiet zones, contrast, màu, cấu trúc và check digit. Với mã 2D, GS1 khuyên vùng quiet zone cùng màu nền của mã; đen–trắng vẫn là an toàn nhất. Khi tính kích thước tổng, cộng cả quiet zone, không chỉ đo phần có vạch/ô.
Màu nào quét tốt, màu nào rủi ro?
| Bar/module | Nền | Đánh giá ban đầu |
|---|---|---|
| Đen | Trắng đục | Tốt nhất để bắt đầu |
| Xanh đậm | Trắng | Có thể tốt, cần verify |
| Nâu/đen đậm | Vàng nhạt | Có thể, phụ thuộc phản xạ |
| Đỏ/cam | Trắng | Rủi ro cho bar tối do ánh sáng đỏ |
| Màu nhạt | Nền tối | Đảo màu thường rủi ro/không phù hợp nhiều symbology |
| Đen | Trong/kim loại | Cần white backing và verification |
Không đánh giá tương phản từ mã màu CMYK trên màn hình. In mẫu đúng vật liệu, lớp phủ và quy trình. Cán bóng, foil kim loại và bề mặt cong tạo phản xạ/góc đọc khác.
Kích thước barcode 1D nên xác định thế nào?
- Xác định loại: EAN-13, UPC-A, GS1-128, ITF-14…
- Xác định nơi quét: POS, kho, thùng logistics, y tế…
- Tra bảng GS1 symbol specification tương ứng.
- Chọn magnification/X-dimension trong dải cho phép.
- Giữ chiều cao, quiet zone và human-readable text.
- Tạo vector từ phần mềm barcode, không gõ font giả mã.
- Verify trên mẫu in cuối.
Đừng kéo ngang/dọc barcode trong Illustrator. Scale không đồng đều làm bar ratio sai. Nếu phải đổi kích thước, tạo lại từ nguồn dữ liệu bằng công cụ barcode, giữ tỷ lệ và làm tròn phù hợp với độ phân giải thiết bị.
QR Code và DataMatrix: cùng là 2D nhưng không giống nhau
QR có finder pattern ba góc; DataMatrix có viền dạng chữ L. Quiet zone, cấu trúc, error correction và dải kích thước theo ứng dụng khác. GS1 DataMatrix Guideline định nghĩa X-dimension là chiều rộng phần tử hẹp nhất và hướng dẫn kích thước theo ứng dụng; GS1 guideline cho retail 2D nêu QR quiet zone bốn X-dimensions trong ví dụ, còn DataMatrix một X-dimension. Luôn tra đúng tiêu chuẩn.
Kích thước QR không chỉ phụ thuộc “2 cm”. Dữ liệu càng dài, số module có thể tăng; với cùng kích thước ngoài, module nhỏ hơn và khó in/quét hơn. Rút gọn URL hợp pháp, chọn mức sửa lỗi phù hợp và tránh nhồi dữ liệu không cần.
Vật liệu và gia công ảnh hưởng khả năng quét
Bề mặt cong
Tem quanh chai nhỏ làm mã cong, một lần quét không thấy toàn bộ vạch/module. Đặt barcode 1D theo hướng “bậc thang” hay “hàng rào” tùy đường kính và máy dán/đọc; cần test trên chai thật ở vị trí cuối.
Carton sóng
In flexo trực tiếp trên bề mặt gợn có thể làm bar spread, void hoặc biến dạng. ITF-14 thường dùng cho thùng, nhưng kích thước/bearer bars/quiet zone phải theo GS1. Nếu mã nhỏ/chi tiết, cân nhắc tem hoặc bồi.
Film trong và kim loại
Nền sản phẩm thay đổi hoặc phản xạ làm contrast không ổn định. Dùng lớp trắng đục dưới mã và chừa quiet zone thực. Mực trắng phải đủ che, không chỉ nhìn trắng khi đặt trên bàn.
Cán bóng/UV
Chói sáng có thể làm scanner khó đọc ở một số góc. Tránh spot UV bóng lên mã nếu không được test; dùng vùng mờ/không phủ theo tư vấn sản xuất.
Bế, gấp và mép dán
Không đặt mã qua nếp gấp, đường cong mạnh, đường dán, mép bế hoặc vùng dễ xước. Quiet zone phải còn sau xén/dựng, không chỉ trên dieline phẳng.
Barcode có bị “nở vạch” khi in không?
Có thể. Mực lan, dot gain, áp lực và vật liệu làm bar rộng, space hẹp. Phần mềm/prepress có thể dùng bar width reduction theo quy trình, nhưng giá trị phải dựa trên test/thiết bị. Designer không tự thu vạch bằng stroke âm.
Hãy tạo test pattern nhiều mức BWR, in đúng máy/vật liệu và verification để chọn. Khi đổi công nghệ hoặc nhà cung cấp, xác nhận lại.
Đặt mã trên dieline: kiểm ở trạng thái đã dựng
Trên bản trải, một vùng nhìn rất phẳng có thể trở thành cạnh bo, panel khuất hoặc nằm sát đường dán sau khi dựng. Hãy in dieline 100%, dựng dummy rồi dùng đúng thiết bị quét ở tư thế người dùng/kho sẽ thao tác. Với hộp bán lẻ, mã POS cần dễ đưa qua scanner; với thùng kho, nhãn cần nhìn từ hướng xếp thực tế.
Chừa thêm dung sai vị trí in–bế quanh quiet zone. Nếu quiet zone vừa chạm “vùng an toàn” trên file, sai số xén/dán có thể lấn vào. Không đặt varnish, ép kim hoặc texture phía sau mã chỉ vì chúng nằm ở layer khác; thành phẩm cuối mới là đối tượng được quét.
Quản lý dữ liệu và phiên bản mã
Mã quét tốt nhưng chứa GTIN/URL sai vẫn là lô lỗi. Chỉ định một nguồn dữ liệu chính thức, người duyệt và mã phiên bản. Với barcode tĩnh, so chuỗi giải mã với bảng master; với VDP, đối soát từng record_id, dải số và bản in bù. Khi URL thay đổi, ưu tiên cơ chế redirect do doanh nghiệp kiểm soát, không dùng dịch vụ rút gọn không rõ vòng đời.
Proof duyệt nên hiển thị cả hình mã và dữ liệu đọc được dưới dạng text để người có thẩm quyền kiểm. Sau khi khóa, mọi thay đổi artwork phải qua preflight lại; di chuyển một icon gần mã cũng có thể phá quiet zone dù dữ liệu không đổi.
Scan test và verification khác nhau
Scan test
Dùng vài điện thoại/scanner thử mã có đọc và trả dữ liệu đúng. Đây là bước nhanh hữu ích, nhưng thiết bị tiêu dùng có thuật toán sửa mạnh và không cho grade chuẩn.
Verification
Dùng verifier hiệu chuẩn theo phương pháp/tiêu chuẩn phù hợp để đo contrast, modulation, defects, quiet zone, decodability và grade. Báo cáo GS1 có các trường như symbol contrast, quiet zone, bar height, width và defects. Với bán lẻ/logistics quan trọng, verification mới là bằng chứng có hệ thống.
Kiểm bản master, mẫu đầu–giữa–cuối và sau gia công. Barcode in trước cán/bế đạt nhưng thành phẩm có thể không đạt.

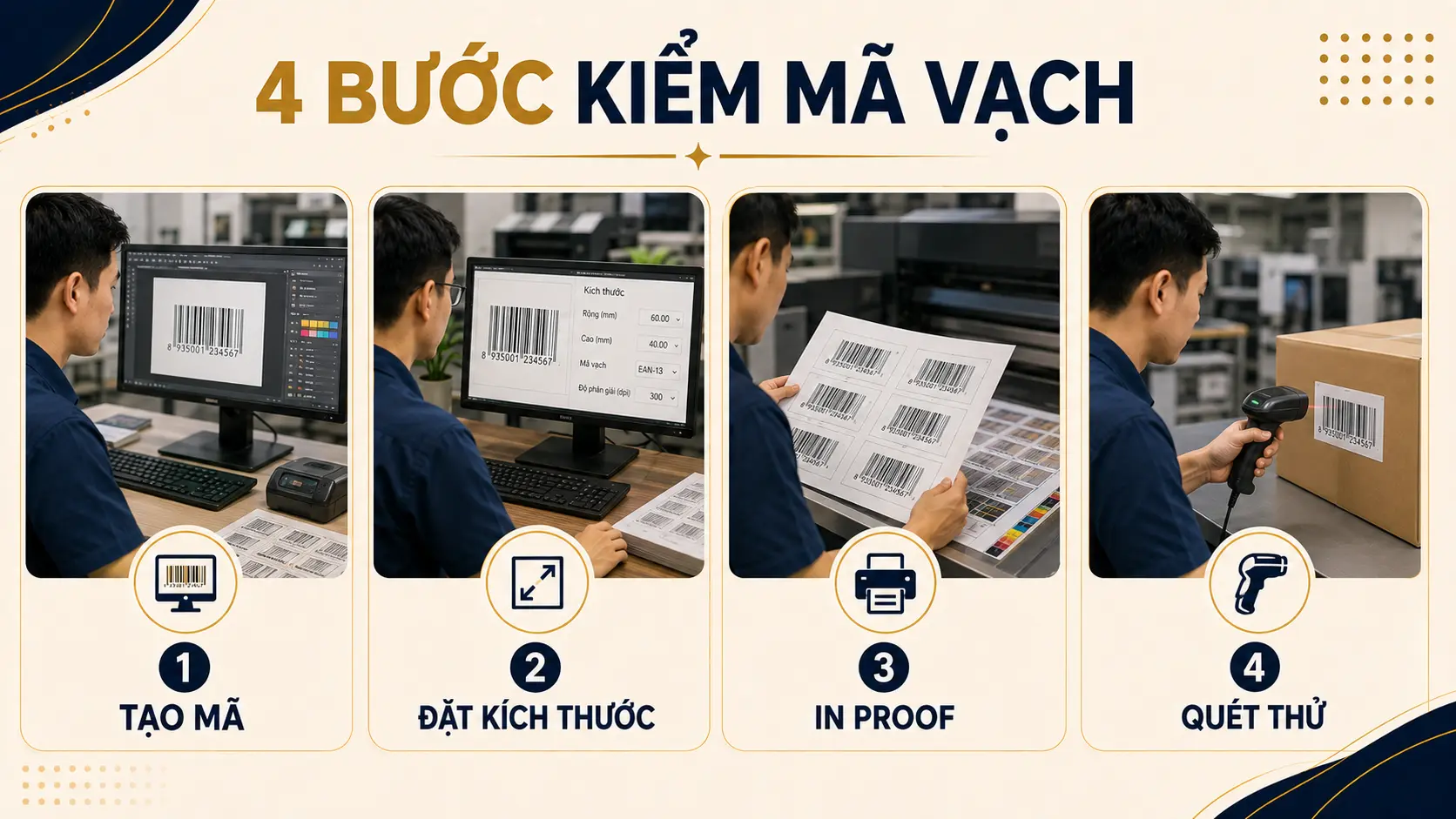

Quy trình 7 bước trước khi in hàng loạt
- Khóa GTIN/dữ liệu, symbology và check digit.
- Chọn bảng spec theo ứng dụng/quét.
- Tạo mã vector đúng X-dimension, chiều cao, quiet zone.
- Đặt trên dieline ở vùng phẳng, nền phù hợp.
- Preflight không scale méo, không raster thấp.
- In mẫu đúng vật liệu/lớp phủ và scan nhiều thiết bị.
- Verify, lưu report và mẫu chuẩn rồi mới chạy.
10 lỗi làm mã vạch không quét được
- Quiet zone bị chữ/khung lấn.
- Thu mã dưới dải X-dimension cho ứng dụng.
- Cắt thấp barcode 1D.
- Kéo scale không đều.
- Dùng bar đỏ/cam hoặc nền tối thiếu contrast.
- Raster độ phân giải thấp, anti-alias mờ.
- Đặt qua nếp gấp/đường dán/bề mặt cong.
- Film trong không có white backing.
- Dữ liệu/check digit sai dù mã vẫn quét.
- Chỉ scan trên màn hình, không verify thành phẩm.
Checklist gửi nhà in
- Loại mã, ứng dụng GS1 và dữ liệu nguồn.
- X-dimension/magnification, chiều cao và quiet zone.
- Màu bar/nền, white backing và lớp phủ.
- Vật liệu, công nghệ in, hướng web/grain.
- Vị trí trên dieline và sản phẩm sau dựng.
- Yêu cầu BWR theo test.
- Scan test, verifier, tiêu chuẩn/grade và số mẫu.
- Report/mẫu lưu và quy tắc xử lý lô không đạt.
Với tem/thùng, xem mẫu in dán thùng carton và in tem decal số lượng ít. Nếu mỗi mã thay đổi theo sản phẩm, kết hợp quy trình in dữ liệu biến đổi VDP để đối soát từng record.
Câu hỏi thường gặp
Mã vạch tối thiểu bao nhiêu mm?
Không có một số chung. Phải biết symbology, ứng dụng, X-dimension/magnification, chiều cao và quiet zone. Tra GS1 General Specifications đúng bảng.
QR 2 × 2 cm có luôn quét được không?
Không. Module count, dữ liệu, khoảng cách đọc, máy in, vật liệu và quiet zone quyết định. Tạo mẫu/verify; đừng dựa vào kích thước ngoài.
Barcode màu xanh có quét được không?
Xanh đậm trên nền sáng có thể quét, nhưng phải verify. Tránh màu phản xạ đỏ cho bar và tổ hợp thiếu contrast. Black–white là điểm bắt đầu an toàn nhất.
Điện thoại quét được có nghĩa đạt chuẩn?
Không. Điện thoại chỉ cho pass/fail trong một tình huống; verifier đo chất lượng và grade theo phương pháp. Retail/logistics cần kiểm theo yêu cầu hệ thống.
Kết luận
Mã vạch in tốt bắt đầu từ đúng symbology và bảng thông số, không bắt đầu từ “chừa một ô 2 cm”. Khóa X-dimension, chiều cao, quiet zone, contrast, vật liệu và vị trí sau dựng; tạo vector, in mẫu, scan thực tế và verification. Khi đổi nhà in, vật liệu hoặc lớp phủ, hãy xác nhận lại vì cùng artwork có thể cho chất lượng mã khác.
